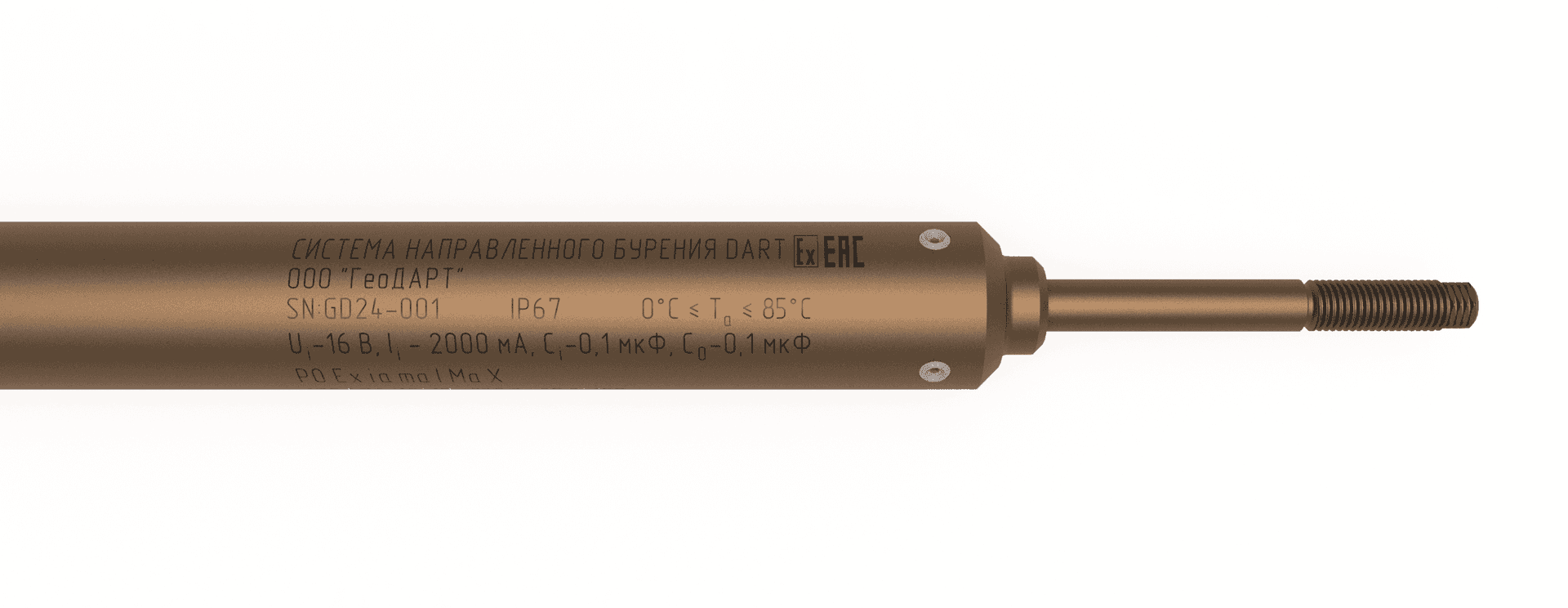

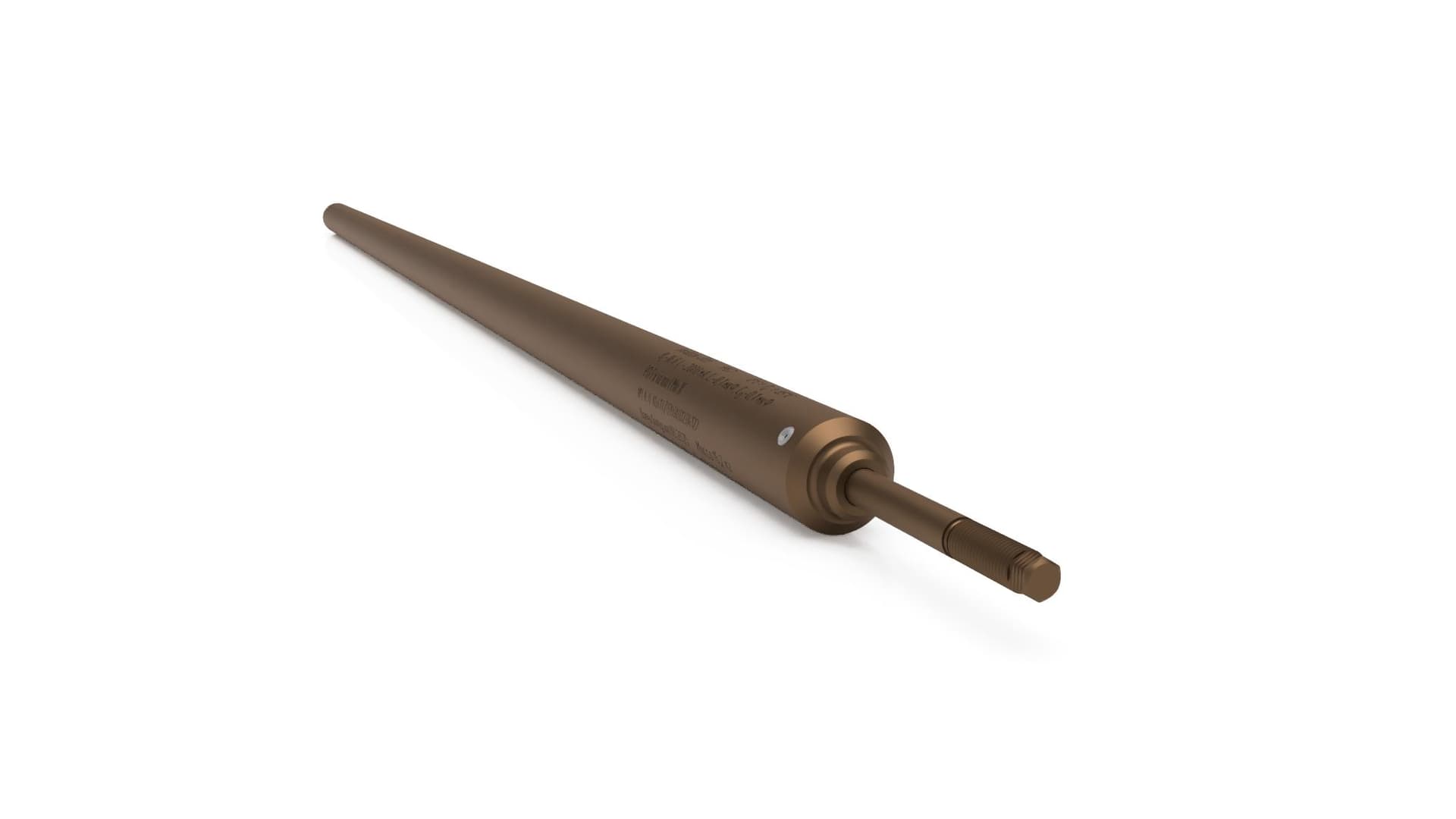

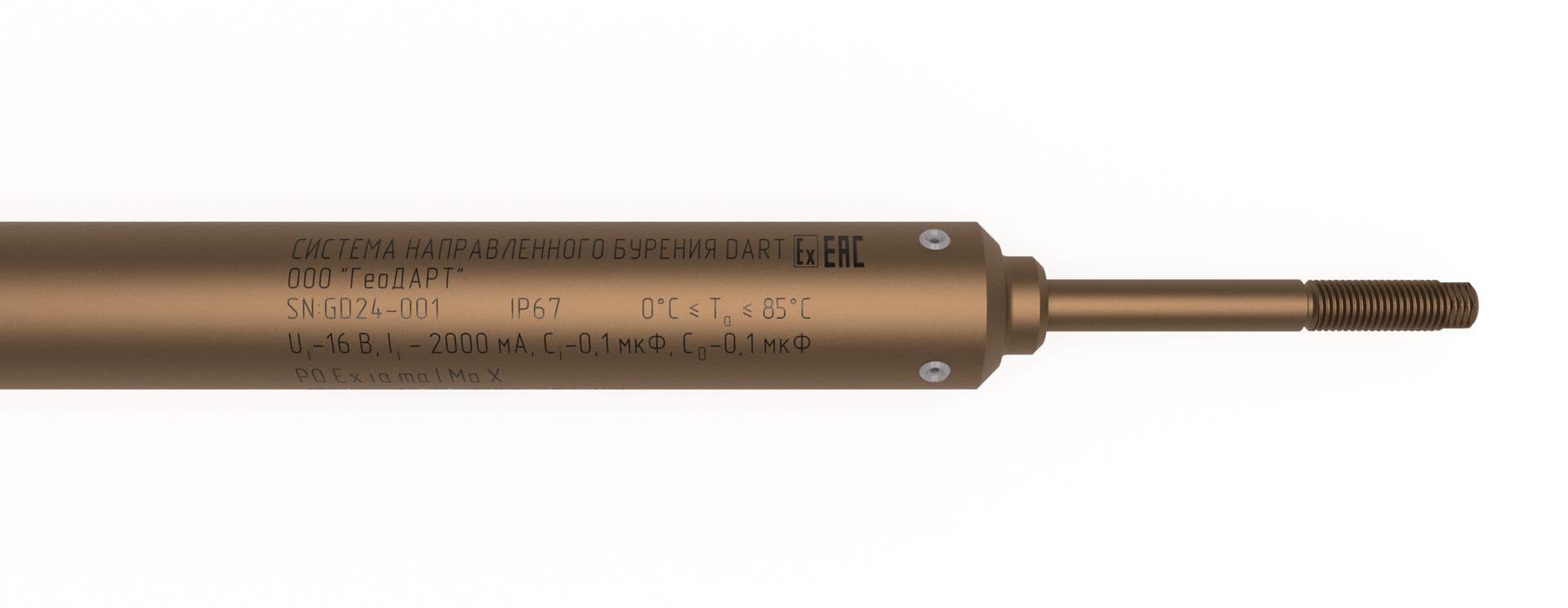

Телеметрическая система DART Classic
Скважинная телеметрия с батарейным питанием для шахтного и поверхностного направленного бурения.
DART Classic — скважинная телеметрическая система с автономным питанием для инклинометрии и геонавигации при бурении горизонтальных и вертикальных наклонно-направленных скважин. Работает по линии связи с поверхностью, обеспечивая высокую скорость передачи измерений.
Назначение
Телеметрическая система DART Classic предназначена для инклинометрии и геонавигации при направленном бурении в подземных и поверхностных условиях. Система применяется при бурении скважин для дегазации угольных пластов, доразведки месторождений, технологических работ в шахтах и бурения из выработки в выработку.
Особенности
DART Classic построен на основе магнитометрического и акселерометрического сенсоров высокого класса точности, что обеспечивает стабильные показания в широком диапазоне зенитных углов и при высоком уровне механических воздействий на буровой снаряд.
Ёмкости одного комплекта батарей достаточно для выполнения до 41 000 замеров — это покрывает работу на десятках скважин без обслуживания.
Преимущества
Автономное питание до 41 000 замеров без замены источника
Возможность модуля гамма-каротажа для геонавигации по пласту
Искробезопасное исполнение Ex ia ma I Ma X для шахт, опасных по газу и пыли
Совместимость с буровыми трубами CHD 69,9 / 73 мм с кабель каналом
Модификация геометрии и интерфейсов под требования заказчика
Технические характеристики
| Угол наклона скважины | 0° — 85° |
|---|---|
| Длина скважины | до 1300 м (при кабеле) / до 2000 м (автономно) |
| Количество замеров от одной зарядки | до 41 000 |
| Измерение азимута | 0°…360° |
| Измерение зенита | −90°…+90° |
| Точность азимута | ±0,3° |
| Точность зенита | ±0,1° |
| Точность визира | ±0,1° |
| Гамма-каротаж (опция) | 0–100 мкР/с |
| Длина | 2210 мм |
| Диаметр | 52 мм |
| Масса | 15 кг |
| Маркировка взрывозащиты | Ex ia ma I Ma X |
| Максимальная глубина погружения | 3000 м |
| Диаметр долота | 70 / 73 / 76,2 мм |
| Буровая труба | CHD / 65 |
Особенности внедрения
- Шаг 01
Обследование буровой установки и совместимости с существующим инструментом
- Шаг 02
Адаптация разъёмов и геометрии при необходимости
- Шаг 03
Пуско-наладка на полигоне заказчика
- Шаг 04
Обучение буровой бригады и геолога
- Шаг 05
Ввод в опытно-промышленную эксплуатацию с сопровождением ГеоДАРТ
В каких задачах применяется
Для шахтного направленного бурения
Комплексный контур для бурения скважин из подземных выработок — телеметрия, навигация, сопровождение.
РешениеДля повышения точности траектории скважины
Комплекс точных сенсоров и интеллектуальный ассистент траектории.
РешениеДля доразведки месторождений
Совмещение геофизики и производственного бурения — актуальные данные без дополнительных спусков.
Часто задаваемые вопросы
Стандартный цикл поставки включает адаптацию под требования заказчика и занимает от 6 до 12 недель. Точные сроки согласуются при формировании коммерческого предложения.
Да. Мы предлагаем поставку «под ключ»: оборудование, пуско-наладку, обучение специалистов и технологическое сопровождение первых скважин.
Для ряда продуктов возможен демонстрационный пуск на полигоне заказчика с последующим подписанием договора по результатам. Условия обсуждаются индивидуально.
Запросить коммерческое предложение
Опишите задачу — мы подготовим КП с учётом вашего парка оборудования, условий бурения и требований к интеграции.
